I. Un piso en Oslo, una factura de gas y el suelo que costaba 200 euros más cada invierno
Quiero quedarme con Oslo por un momento, porque ese apartamento contiene casi todo lo que necesitas entender sobre suelos SPC y calefacción por suelo radiante en un solo caso de estudio.

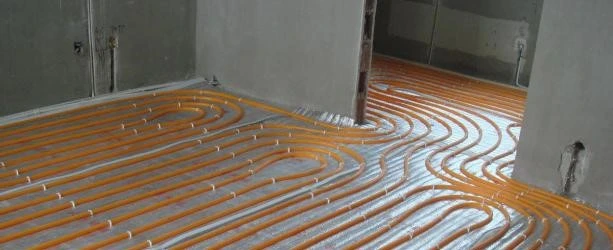

El apartamento estaba en el tercer piso de un edificio terminado en 2019. El sistema de calefacción por suelo radiante era una configuración estándar basada en agua-: tuberías PEX incrustadas en una solera de cemento de 50 mm, diseñadas para funcionar a una temperatura de suministro de entre 35 y 45 grados, dependiendo de las condiciones exteriores. El revestimiento del piso original en todo el apartamento era de baldosas de cerámica - térmicamente ideales, con una resistencia térmica cercana a cero. Cuando el propietario decidió renovar, quería algo más cálido para los pies que las baldosas, algo que se pareciera más a la madera pero que no se deformara ni se abriera como lo hace la madera diseñada cuando se calienta y enfría en ciclos estacionales. SPC fue la recomendación obvia. El minorista le vendió tablones de 5,5 mm con una base de IXPE adjunta. La instalación fue sencilla. El suelo se veía genial.
Entonces llegó el invierno. La caldera, que había funcionado cómodamente con el viejo suelo de baldosas, empezó a funcionar durante más tiempo. La temperatura de la superficie del piso, medida con un termómetro infrarrojo, alcanzaba solo 23 -24 grados en la sala de estar principal - lo suficientemente cálida como para notarla, pero no lo suficientemente cálida como para sentirse realmente cómodo con los pies descalzos. El termostato estaba ajustado a 22 grados de temperatura ambiente, pero la caldera estaba trabajando notablemente más para mantenerla. El contador de gas confirmó lo que sospechaban los pies: el consumo había aumentado.
Este es el momento en el que la mayoría de los propietarios culpan al producto del suelo. El producto no tuvo la culpa. Las planchas SPC funcionaban exactamente como predecían sus propiedades térmicas. La falla -, si se le puede llamar así, - estaba en la selección del contrapiso. El minorista había recomendado una base cómoda diseñada para aislamiento acústico y amortiguación de pisadas, no para transmisión térmica. El propietario no tenía motivos para cuestionar la recomendación. El minorista no tenía motivos para cuestionar la especificación. Y así, un piso que debería haber brindado calidez eficiente y receptiva entregó un rendimiento térmico comprometido que costó dinero real, todos los meses, a perpetuidad.
La lección no es que el SPC no sea adecuado para calefacción por suelo radiante. La lección es queel revestimiento del suelo es sólo un componente de un sistema térmico,y el contrapiso que se encuentra debajo es tan importante como los propios tablones - a veces más. Para productos SPC de grado de especificación-con datos de rendimiento térmico documentados, consulte la páginaGama YUPSENI SPC →
II. Qué hace que un material de piso sea "apto para calefacción-por suelo radiante-" - y por qué la madera sigue perdiendo esta pelea
El calor que viaja hacia arriba desde una tubería de agua o un cable eléctrico encuentra una secuencia de materiales: la solera que recubre el elemento calefactor, el contrapiso que separa la solera del piso y el revestimiento del piso en sí. Cada material resiste en cierto grado el paso del calor. La medida de esa resistencia - conductividad térmica, expresada en vatios por metro -kelvin - determina qué parte de la producción del sistema de calefacción llega realmente a la habitación y qué parte queda atrapada en la regla.
La madera, a pesar de su calidez estética, es un aislante térmico. La madera maciza y la madera de ingeniería tienen conductividades térmicas que oscilan entre 0,10 y 0,15 W/(m·K). Eso significa que el calor los atraviesa a regañadientes. Para compensar, el sistema de calefacción por suelo radiante debe funcionar a una temperatura de suministro más alta - a menudo entre 5 y 10 grados más que la que necesitaría debajo de un revestimiento de piso más conductivo - y la habitación aún tarda más en alcanzar el punto de ajuste del termostato. El sistema de calefacción trabaja más. La factura energética sube. Y la propia madera, sometida a repetidos ciclos de calentamiento y enfriamiento, se expande y contrae lo suficiente como para abrir espacios en las costuras o, en casos extremos, formar copas o deformarse.
El suelo laminado se encuentra en el medio. Su núcleo de HDF es más denso que la madera maciza y conduce el calor ligeramente mejor - conductividad térmica alrededor de 0,15-0,20 W/(m·K). Pero el HDF es higroscópico. Absorbe y libera humedad con los cambios estacionales de humedad. Cuando se agrega el ciclo térmico de la calefacción por suelo radiante, las variaciones dimensionales se vuelven significativas. Después de cinco o seis años de calefacción en invierno y refrigeración en verano, las uniones del laminado pueden comenzar a abrirse y los perfiles de bloqueo - que ya son más frágiles que el SPC - pueden desarrollar micro-fisuras que eventualmente se convierten en espacios visibles.
SPC ocupa una posición diferente en la jerarquía térmica. Su núcleo es aproximadamente entre un 60 % y un 75 % de carbonato de calcio - polvo de piedra caliza - en peso. La piedra caliza es un mineral; Conduce el calor aproximadamente 20 veces mejor que la fibra de madera. La conductividad térmica del componente CaCO₃ solo está en el rango de 2 a 3 W/(m·K). La resina de PVC que une el polvo de piedra caliza conduce el calor con menos facilidad - alrededor de 0,16–0,19 W/(m·K) - pero el material compuesto, ponderado hacia el contenido mineral, logra un rendimiento térmico general que se sitúa muy por encima de la madera y el laminado. Esta no es una curiosidad de laboratorio. Se traduce directamente en dos cosas que el propietario experimenta cada invierno: un tiempo de calentamiento del piso-más rápido y una temperatura de suministro-más baja para el mismo nivel de comodidad en la habitación.
El argumento de la estabilidad dimensional corre paralelo al argumento térmico. El coeficiente de expansión térmica lineal del SPC, suprimido por el alto contenido de minerales, es aproximadamente de la mitad a un-tercio del laminado HDF. En una habitación donde la temperatura de la superficie del piso oscila entre 18 grados en verano y 30 grados o más en pleno invierno bajo calefacción activa, esa diferencia determina si las uniones permanecen cerradas o comienzan a separarse después de algunos ciclos estacionales. SPC permanece cerrado. Esa no es una afirmación de marketing. Es una consecuencia de poner tanta piedra caliza en una matriz polimérica.
III. El número 0,15 que determina si tus pies están calientes o tu caldera está trabajando horas extras
Si no lee nada más en esta guía, lea esta sección. Contiene el número más importante de toda la conversación sobre calefacción por suelo radiante-SPC-y es un número que la mayoría de los minoristas de pisos no conocen o deciden no discutir.
La resistencia térmica, denominada valor R-y medida en m²·K/W, cuantifica la fuerza con la que un material resiste el flujo de calor. Cuanto mayor sea el valor de R-, más actuará el material como aislante. Para los sistemas de calefacción por suelo radiante, la resistencia térmica total de todo lo que se encuentra encima del elemento calefactor - solera, contrapiso, revestimiento de suelo - determina directamente qué tan duro debe trabajar el sistema de calefacción para alcanzar una temperatura ambiente determinada. La norma europea EN 1264 para calefacción por suelo radiante-a base de agua y la correspondiente guía IEC para sistemas eléctricos establecen una resistencia térmica total máxima recomendada para el revestimiento del suelo y el conjunto de contrapiso de0.15 m²·K/W.El objetivo óptimo es 0,10 o menos.
Esto es lo que significan esos números en términos de productos reales que puedes comprar:
| Componente de ensamblaje de piso | Espesor | Valor R-aproximado (m²·K/W) | Estado |
|---|---|---|---|
| Tablón SPC (delgado) | 4,0 milímetros | 0.03–0.05 | Excelente para HNF |
| Tablón SPC (estándar) | 5,5 milímetros | 0.05–0.07 | Bueno - verificar el contrapiso |
| Tablón SPC (grueso) | 8,0 milímetros | 0.08–0.11 | Marginal - use solo el contrapiso más delgado |
| Contrapiso IXPE estándar | 2,0 milímetros | 0.05–0.07 | Agrega demasiada resistencia con SPC grueso |
| Contrapiso fino | 1,0 milímetros | 0.01–0.03 | Ideal para HNF |
| Contrapiso de corcho o espuma EPE | 2-3 milímetros | 0.06–0.10 | No utilizar sobre calefacción por suelo radiante. |
Ahora, suma los números. Una tabla SPC de 5,5 mm con un valor R- de 0,06 combinada con un contrapiso IXPE estándar de 2 mm con un valor de 0,06 le brinda0,12 m²·K/W totales- técnicamente por debajo del límite de 0,15, pero lo suficientemente alto como para que la temperatura de la superficie del piso sea entre 3 y 5 grados más fría que con un valor R- total de 0,09 o menos. Esa caída de temperatura puede parecer trivial. No lo es. Para compensar, la caldera eleva la temperatura de impulsión. Una caldera que funciona 5 grados más caliente - digamos, 45 grados en lugar de 40 grados - consume aproximadamente entre un 10 y un 20 % más de energía durante una temporada de calefacción. En la factura de gas de una casa europea de tamaño medio, esto supone entre 150 y 350 euros adicionales por invierno, anualmente, mientras el suelo siga instalado.
El problema del contrapiso empeora con el lenguaje de marketing. Los productos etiquetados como "compatibles con calefacción por suelo radiante" o "optimizados térmicamente" a menudo describen sus propiedades mecánicas -, no se derriten, no se deforman y son seguros de usar con calefacción por suelo radiante - sin revelar su resistencia térmica real. No es lo mismo ser “seguro” para la calefacción por suelo radiante que ser “bueno” para ella. Una base de corcho de 2 mm es segura. No se incendiará. No se degradará. También reducirá la transferencia de calor desde el piso a la habitación lo suficiente como para aumentar su factura de calefacción en porcentajes de dos-dígitos.
Lo más útil que puede hacer antes de comprar pisos SPC para una habitación con calefacción por suelo radiante-essolicitar los valores de resistencia térmica tanto del pavimento como del contrapiso,súmelos y confirme que el total sea igual o inferior a 0,10 m²·K/W si desea una eficiencia óptima, o como mínimo por debajo de 0,15. Si el minorista no puede proporcionar estos números, busque uno que sí pueda. La alternativa - adivinar y luego pagar la apuesta en cada factura de calefacción - no es un riesgo que valga la pena correr. Para productos SPC suministrados con datos de rendimiento térmico documentados, consulteEspecificaciones de pisos SPC de YUPSENI →
IV. La secuencia de instalación de cuatro-fases - Omita una y el piso recordará para siempre
Instalar SPC sobre suelo radiante no es lo mismo que instalarlo sobre un subsuelo pasivo. El sistema de calefacción introduce energía térmica en el conjunto. Esa energía hace que los materiales se expandan. Expulsa la humedad residual del pavimento. Crea gradientes térmicos entre la parte inferior y superior de cada tabla. Un piso instalado sin tener en cuenta estas fuerzas fallará - no inmediatamente, sino dentro de la primera temporada completa de calefacción, cuando el sistema alcance su temperatura de funcionamiento y el piso descubra que el espacio al que necesita expandirse no existe.
La secuencia de instalación que sigue no es una guía. Es una secuencia de prerrequisitos físicos. Cada fase aborda un mecanismo de falla específico. Si se salta una fase, se reintroduce el mecanismo de fallo para cuya prevención fue diseñado.
4.1 Fase uno - Curado del pavimento y verificación de humedad
Después de colocar los tubos o cables de calefacción por suelo radiante y verter la solera de cemento, ésta debe endurecerse. Esto no es cuestión de días. La solera estándar a base de cemento-requiere un mínimo de21 días de curación natural- sin aceleración artificial, sin encender la calefacción para "secarlo más rápido". El secado acelerado introduce tensiones térmicas y grietas en la superficie que comprometen permanentemente la integridad estructural de la regla.
Después del período de curado, realice una prueba de humedad. Para soleras cementosas, el contenido de humedad residual debe ser inferiorMétodo CM al 2,5%o el umbral equivalente según la norma nacional aplicable. Para subsuelos-a base de madera con calefacción por suelo radiante modernizada entre las vigas, el contenido de humedad de la madera debe ser inferior al 10-12 %. Una lectura del medidor de humedad tomada en una esquina de la habitación no es suficiente para medirla en varios puntos de toda el área calentada. La regla se seca de manera desigual; los puntos más cálidos más cercanos a las tuberías de calefacción se secan más rápido y las áreas entre los bucles de las tuberías retienen la humedad por más tiempo.
4.2 Fase dos - Calentamiento inicial-Sin piso
Esta es la fase que se salta con más frecuencia y cuya ausencia provoca los fallos más costosos. Antes de que una sola tabla de SPC entre en la habitación, se debe instalar el sistema de calefacción por suelo radiante.puesto en marcha y ejecutado a través de un ciclo completo de calefacción-y-refrigeración.
El protocolo: comenzando desde la temperatura de suministro de agua- más baja posible, aumente la temperatura no más de 5 grados por día hasta alcanzar la temperatura de funcionamiento de diseño - generalmente de 45 a 50 grados como máximo para sistemas basados en agua-. Mantener a la temperatura de diseño durante al menos72 horas continuas.Este período de calentamiento sostenido permite que la regla alcance el equilibrio térmico, expulsa la humedad residual que la fase de curado no eliminó y - críticamente - permite que la regla experimente su ciclo inicial de expansión térmica y alivio de tensión-antes de que se instale el piso encima de ella. Después de la espera de 72 horas, reduzca la temperatura en no más de 5 grados por día hasta que el sistema vuelva a la temperatura ambiente.
Durante toda esta fase la superficie del suelo deberá estar vacía. Sin certificado estadístico. Sin contrapiso. Sin muebles. La regla realiza su asentamiento térmico sola, sin restricciones.
4.3 Fase tres - Instalación del piso a temperatura ambiente
Una vez que el sistema se haya enfriado entre 15 y 25 grados, podrá instalar el piso. Los tablones SPC deben haberse estado aclimatando en la misma habitación, apilados en plano, durante un mínimo de24 horas- 48 horas si la temperatura de transporte o almacenamiento difiere de la temperatura ambiente en más de 10 grados. La base se coloca directamente sobre la solera enfriada. Los tablones SPC se instalan mediante el procedimiento de bloqueo de clic-estándar.
La brecha de expansión es donde las instalaciones de calefacción por suelo radiante-se diferencian de las pasivas. Debido a que el piso experimentará una oscilación térmica mayor - desde quizás 18 grados en verano hasta 30 grados o más en la superficie del tablón en invierno - el espacio perimetral debe sermás ancho que la recomendación estándar.Mientras que una instalación SPC normal podría requerir de 6 a 8 mm de espacio libre perimetral, una instalación con calefacción por suelo radiante-debería utilizar10-12 milímetrosalrededor de todas las paredes y superficies verticales fijas. Para tramos continuos que superen los 8 a 10 metros en cualquier dirección, instale una rotura de expansión con una tira de transición de moldura en T-para dividir el piso en secciones flotantes independientes. Para obtener una explicación completa de la física de expansión en pisos flotantes, lea nuestroguía de espacio de expansión →
4.4 Fase Cuatro - Puesta en Marcha de Calefacción Gradual
El piso está instalado. Los zócalos están puestos. La habitación parece terminada. La tentación de poner la calefacción a máxima potencia y disfrutar del resultado es enorme. Resístelo.
Espera al menos24–48 horasdespués de la instalación antes de activar el sistema de calefacción. Luego, siga el mismo protocolo de aumento gradual-usado en la fase dos: comience con la temperatura más baja, aumente no más de 5 grados por día y mantenga la temperatura de diseño. Los tablones SPC necesitan tiempo para adaptarse a la expansión térmica de forma incremental. Un aumento repentino de temperatura ({5}} piso frío a calentamiento total en una hora - puede hacer que las tablas se expandan más rápido de lo que el conjunto flotante puede distribuir el movimiento, concentrando la tensión en la costura más débil y abriendo un espacio o fracturando una cresta de bloqueo. Es posible que el daño no sea visible el día en que ocurre. Se hará visible semanas o meses después, cuando la costura que sufrió demasiada tensión finalmente se separe con el tránsito peatonal.
V. Expansión, aclimatación y electricidad: tres reglas que no se anuncian hasta que se rompen
Más allá de la secuencia de instalación de cuatro-fases, hay tres detalles operativos que se encuentran en la intersección del piso SPC y la calefacción por suelo radiante. Ninguno de ellos es complicado. Todos ellos se pasan por alto habitualmente hasta que las consecuencias aparecen - generalmente a mediados de -enero, cuando la calefacción está funcionando a plena carga y el suelo está experimentando su máximo estrés térmico.
5.1 La brecha de expansión no es "establecer y olvidar"
El espacio de expansión perimetral de 10 a 12 mm que dejó durante la instalación tiene enemigos. Instaladores de zócalos que clavan el zócalo a través del hueco en la pared, pellizcando el piso flotante. Instaladores de cocina que instalan patas de gabinetes que presionan hacia abajo a través del espacio. Muebles con pies pesados y estrechos que se asientan directamente sobre el perímetro y restringen el movimiento local. Un piso que no puede expandirse libremente se expandirá en otro lugar - generalmente hacia arriba, en el medio de la habitación, creando un pico o cresta visible que no se asentará hasta que se alivie la presión.
Antes de cada temporada de calefacción, camine por el perímetro. Compruebe que el espacio de expansión esté libre. Verifique que ningún clavo del zócalo haya entrado en contacto con los bordes de la tabla. Confirme que el espacio no esté lleno de escombros, pelo de mascotas o polvo de construcción acumulado durante el verano. La brecha no es una característica pasiva. Se trata de una holgura mecánica activa que permite al suelo sobrevivir al invierno.
5.2 El tiempo de aclimatación cambia con las estaciones
Una recomendación de aclimatación estándar de SPC - 24 horas en la sala de instalación - asume condiciones moderadas de temperatura y humedad. En invierno, cuando la calefacción está encendida y el aire interior está seco, ese período de 24 horas puede no ser suficiente para las tablas que se han transportado en un camión frigorífico o se han almacenado en un almacén sin calefacción. En invierno, el gradiente térmico entre una lama fría y una habitación cálida es mayor y, en consecuencia, el ajuste dimensional que debe realizar la lama es mayor. Para instalaciones de invierno, extienda la aclimatación a48 horascomo práctica habitual. Los tablones deben apilarse planos en la habitación donde se instalarán, con las cajas abiertas solo en el momento de la instalación.
5.3 La calefacción por suelo radiante eléctrica tiene su propio reglamento
La calefacción por suelo radiante-a base de agua funciona dentro de un rango de temperatura -autolimitado relativamente estrecho - el agua rara vez supera los 45-50 grados y la masa térmica de la solera amortigua las fluctuaciones de temperatura. Los sistemas eléctricos - cables calefactores, esteras calefactoras, -elementos de película de carbono - pueden generar temperaturas locales más altas en la superficie del elemento calefactor y responden a las llamadas del termostato casi instantáneamente, con menos amortiguación térmica.
Para la calefacción por suelo radiante eléctrica bajo SPC se aplican tres reglas adicionales. En primer lugar, el sistema debe incluir unsensor y limitador de temperatura de superficie-de sueloestablezca un máximo de 27 grados en la superficie del tablón - algunos fabricantes recomiendan 26 grados como techo conservador. En segundo lugar, evite los sistemas de alta-vataje-densidad; El espacio entre los elementos calefactores debe especificarse de acuerdo con las tablas de aumento de temperatura-del fabricante, no elegido para la máxima producción de calor. En tercer lugar, confirme con el fabricante del sistema de calefacción que la temperatura de la superficie debajo del revestimiento del piso permanecerá dentro de la -tolerancia de temperatura continua - indicada por el fabricante del SPC, generalmente entre 40 y 45 grados en la parte inferior de la tabla. Exceder esta tolerancia no causará una falla inmediata, pero acelerará la degradación de la capa de desgaste, aumentará el riesgo de deformación de la cresta de bloqueo y potencialmente anulará la garantía del piso.
VI. Cuando el SPC sobre calefacción por suelo radiante es la respuesta incorrecta - y saberlo es tan importante como saber cuándo funciona
Ningún material para suelos es universal. SPC funciona magníficamente sobre calefacción por suelo radiante en la gran mayoría de aplicaciones residenciales. Pero hay condiciones límite en las que especificar SPC es un error - no porque el producto tenga fallas, sino porque las condiciones de operación exceden lo que el producto fue diseñado para manejar. Reconocer estas condiciones antes de la instalación marca la diferencia entre un suelo que dura 20 años y uno que desarrolla problemas en su segunda temporada de calefacción.
Condición uno: suministrar temperaturas constantemente superiores a 55 grados.Los sistemas de calefacción por suelo radiante más antiguos, en particular aquellos modernizados en edificios existentes con altas-tasas de pérdida de calor, pueden requerir temperaturas de suministro-de agua en el rango de 55 a 65 grados para lograr una calefacción adecuada de la habitación. A estas temperaturas, la parte inferior de la tabla SPC puede exceder la clasificación de temperatura continua-del fabricante. La capa de desgaste no se derretirá - pero puede perder gradualmente su adherencia a la película decorativa y los perfiles de bloqueo, sometidos a un calor sostenido, pueden perder una fracción de su agarre mecánico. Para estos sistemas de alta-temperatura, las baldosas cerámicas o la piedra siguen siendo las especificaciones técnicamente correctas.
Segunda condición: calefacción por suelo radiante eléctrico sin control preciso de la temperatura.Una alfombra eléctrica básica con un termostato de encendido/apagado simple y sin sensor de temperatura de superficie-del piso excederá el rango de temperatura seguro para SPC. La alfombra se calienta a su máxima potencia, el termostato eventualmente registra el aumento de la temperatura del aire y corta la energía, pero para entonces la superficie del piso ya ha excedido los 30 grados - potencialmente alcanzando los 35 grados o más directamente sobre el cable calefactor. Los ciclos repetidos de exceso degradarán el piso prematuramente. Si el sistema eléctrico no puede mantener la superficie de la tabla por debajo de 27 grados con precisión, elija un revestimiento de piso diferente.
Condición tres: humedad del subsuelo que no se puede resolver.Si el contenido de humedad de la solera no puede reducirse por debajo del umbral requerido - debido a la entrada de humedad del suelo en una losa-en-nivel sin una membrana efectiva-a prueba de humedad, o porque el cronograma de construcción no permite un tiempo de curado adecuado - no se debe instalar SPC, independientemente de si hay calefacción por piso radiante. La humedad atrapada no dañará la tabla SPC en sí, pero creará un microclima persistente debajo del piso que puede degradar el contrapiso, promover el crecimiento de moho y producir olores que migran hacia arriba a través de los espacios perimetrales. El suelo es impermeable; el conjunto debajo no lo es.
Cuando cualquiera de estas tres condiciones está presente, la decisión correcta no es "probar SPC y esperar". Se trata de "elegir un revestimiento de piso apto para las condiciones operativas reales de esta instalación específica". Eso no es un fracaso del SPC. Es un enfoque disciplinado para especificar - la misma disciplina que previene el problema de la factura del gas de los propietarios de viviendas de Oslo antes de que comience.
